محافظ جان چطور کار می کند؟

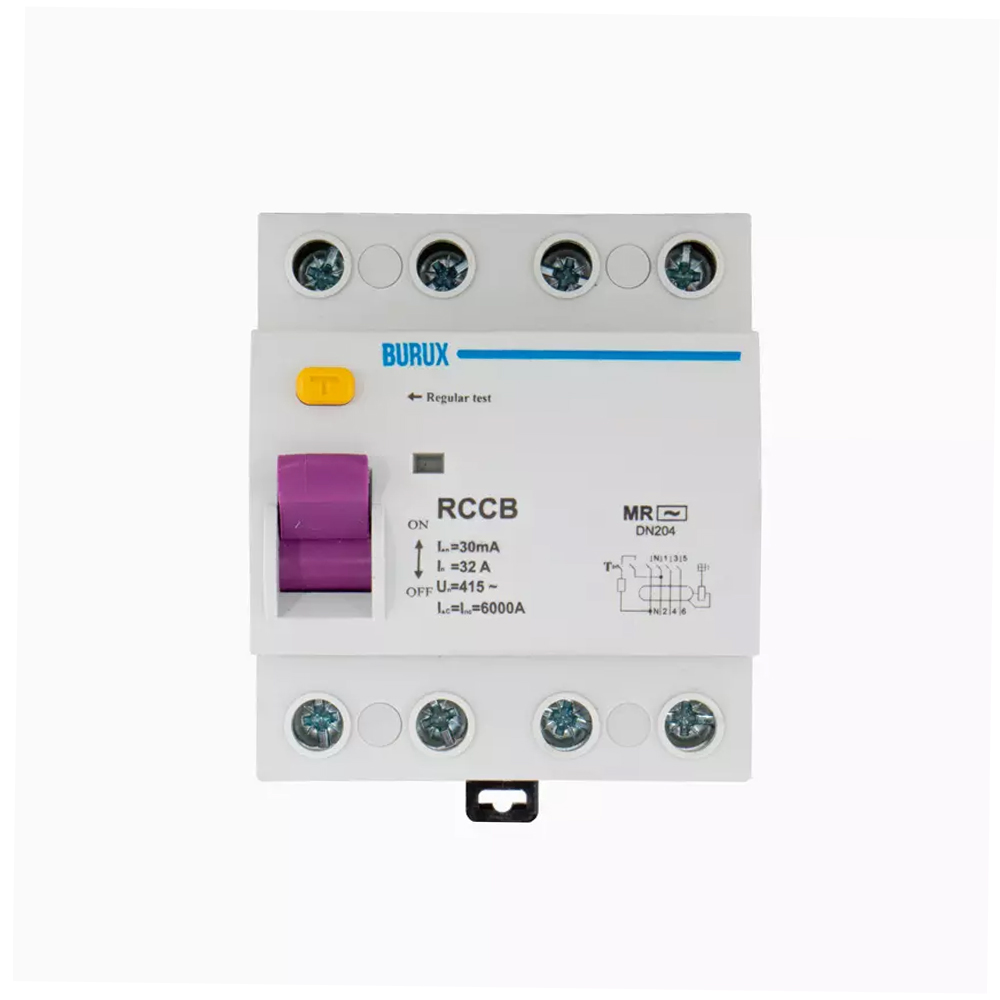

محافظ جان نوعی کلید اتوماتیک است که برای حفاظت از انسان و تجهیزات در برابر جریان نشتی و برق گرفتگی ساخته شده است. اساس کار محافظ جان (Residual current Circuit Breaker(RCCB))، مقایسه جریان ورودی با جریان خروجی کلید است. ورودی محافظ جان فاز و نول است. وقتی محافظ جان در مدار قرار می گیرد می تواند از افراد در برابر برق گرفتگی ناشی از تماس مستقیم و یا تماس غیرمستقیم جلوگیری کند. تماس مستقیم وقتی اتفاق می افتد که فرد مستقیماً با فاز تماس داشته باشد و تماس غیرمستقیم وقتی است که بدنۀ هادی تجهیزات برقی در اثر اتصالی برقدار شده باشد و فرد بدنۀ برقدار را لمس کند. زمان تماس با بدنه برقدار یا خود فاز، جریانی از بدن انسان عبور می کند که به آن جریان نشتی گفته می شود.
کلید محافظ جان می تواند این جریان را تشخیص دهد و براساس میزان حساسیت خود به جریان نشتی به دو نوع خانگی و صنعتی تقسیم می شود و علاوه بر حفاظت افراد در مقابل تماس مستقیم و یا غیرمستقیم برق، با جلوگیری از نشتی جریان از دستگاه ها و تجهیزات صنعتی هم محافظت می کند. بنابراین اگر جریان نشتی در مداری که محافظ جان در آن قرار دارد بیشتر از حساسیت کلید باشد، کلید عمل کرده و جریان ورودی و در نتیجه مدار را قطع می کند.
